交流低壓配電柜說明：

　　GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz、額定工作電壓380v,額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。

　　GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新換代產品使用。

　　GGD型交流低壓配電柜符合Iec439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備和控制設備》等標準。

交流低壓配電柜特點：

　　GGD交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成。構件由本公司自行生產，按模塊原理設計，通用系數高；專用零件定點配套，質量好、精度高。

　　充分考慮到柜體運行中的散熱，在柜體上下兩端均有不同數量的散熱槽孔。

　　按現代工業產品造型設計要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。

　　柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型緣膠條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

　　裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

　　柜體頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。

　　柜體的防護等級為I P30,用戶可根據環境的需要在I P20一I P40之間選擇。

交流低壓配電柜參數：

　　訂貨時請提供下列參數：

　　1、產品的全型號（包括主電路方案號和輔助電器方案號）

　　2、主電路系統組合順序圖

　　3、輔助電路電氣原理圖

　　4、柜內元器件清單

　　5、其它與產品正常使用條件不符的特殊要求使用條件：

　　1、周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃。

　　2、戶內安裝使用，使用地點的海拔高度不得超過2000m。

　　3、周圍空氣相對溫度在更高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對溫度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

　　4、設備安裝時與垂直面的傾斜度不超過5%。

　　5、設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

　　6、用戶有特殊要求時可與制造廠協商解決。

交流低壓配電柜使用：

　　產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適當的場所儲存。

　　產品的安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其它措施，然后用螺栓緊固。

　　產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗：

　　a、檢查柜體面漆有無脫落，柜內是否干燥、清潔。

　　b、電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。

　　c、主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。

　　d、儀表指示與互感器的變化比及極性是否準確。

　　e、母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。

　　f、輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否準確。

　　g、電路的接點是否符合電路原理圖要求。

　　h、保護電路系統是否符合要求。

　　i 、用500伏兆歐表測量絕緣電阻值不得低于1兆歐。

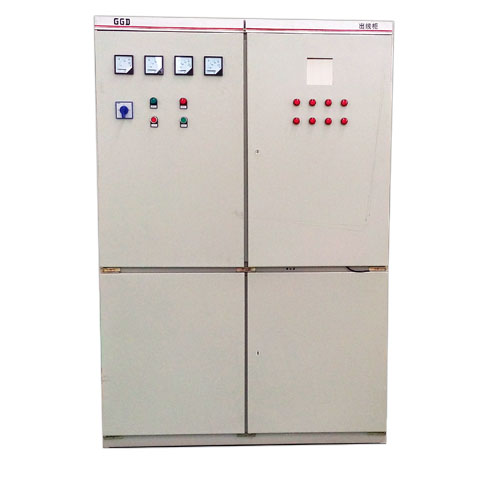

GGD出線柜
